నకిల్ టైప్ హై స్పీడ్ ప్రెసిషన్ ప్రెస్
మార్క్స్-50టి నాకిల్ టైప్ హై స్పీడ్ ప్రెసిషన్ ప్రెస్
మోడల్ | మార్క్స్-50టి | |||
సామర్థ్యం | 500 | |||
స్ట్రోక్ పొడవు | 16 | 20 | 25 | 30 |
గరిష్ట SPM | 900 | 800 | 800 | 750 |
కనీస SPM | 180 | 180 | 180 | 180 |
డై ఎత్తు | 190-240 | |||
డై ఎత్తు సర్దుబాటు | 50 | |||
స్లైడర్ ప్రాంతం | 950x450 | |||
బలపరిచే ప్రాంతం | 950x600 | |||
మంచం తెరవడం | 800x120 | |||
ప్రారంభాన్ని బలోపేతం చేయండి | 700x100 | |||
ప్రధాన మోటారు | 18X4P | |||
ఖచ్చితత్వం | JIS/JIS స్పెషల్ గ్రేడ్ | |||
ఎగువ డై బరువు | గరిష్టంగా 180 | |||
పరిమాణంఉత్పత్తి వివరాలు
నిర్మాణ రేఖాచిత్రంఉత్పత్తి వివరాలు
ప్రధాన లక్షణాలుఉత్పత్తి వివరాలు
-
నాకిల్ టైప్ ప్రెస్ దాని యంత్రాంగ లక్షణాలను గరిష్ఠంగా ఉపయోగించుకుంటుంది. ఇది అధిక దృఢత్వం, అధిక కచ్చితత్వం మరియు మంచి ఉష్ణ సమతుల్యత వంటి లక్షణాలను కలిగి ఉంటుంది.
-
పూర్తి కౌంటర్ బ్యాలెన్స్తో అమర్చబడి, స్టాంపింగ్ వేగ మార్పు కారణంగా డై ఎత్తులో కలిగే స్థానభ్రంశాన్ని, మరియు మొదటి స్టాంపింగ్, రెండవ స్టాంపింగ్ల బాటమ్ డెడ్ పాయింట్ స్థానభ్రంశాన్ని తగ్గిస్తుంది.
-
ప్రతి వైపు బలాన్ని సమతుల్యం చేయడానికి బ్యాలెన్స్ మెకానిజంను ఉపయోగించారు, దీని నిర్మాణం ఎనిమిది వైపుల నీడిల్ బేరింగ్ గైడింగ్, ఇది స్లైడర్ యొక్క ఎక్సెంట్రిక్ లోడ్ సామర్థ్యాన్ని మరింత మెరుగుపరుస్తుంది.
-
దీర్ఘకాలం మన్నిక మరియు తక్కువ శబ్దంతో కూడిన కొత్త నాన్-బ్యాక్లాష్ క్లచ్ బ్రేక్, మరింత నిశ్శబ్దమైన ప్రెస్ పనిని సాధిస్తుంది. బోల్స్టర్ పరిమాణం 1100mm (60 టన్నేజ్) మరియు 1500mm (80 టన్నేజ్), ఇది మా పూర్తి శ్రేణి ఉత్పత్తులలో వాటి టన్నేజ్కు అత్యంత వెడల్పైనది.
-
సర్వో డై ఎత్తు సర్దుబాటు ఫంక్షన్ మరియు డై ఎత్తు మెమరీ ఫంక్షన్తో, అచ్చు మార్పు సమయాన్ని తగ్గించి, ఉత్పత్తి సామర్థ్యాన్ని మెరుగుపరచవచ్చు.
క్షితిజసమాంతర సౌష్టవ టోగుల్ లింకేజ్ డిజైన్, స్లైడర్ బాటమ్ డెడ్ సెంటర్ సమీపంలో సున్నితంగా కదలడాన్ని నిర్ధారిస్తుంది మరియు లీడ్ ఫ్రేమ్ మరియు ఇతర ఉత్పత్తుల స్టాంపింగ్ అవసరాలను తీర్చే ఒక ఖచ్చితమైన స్టాంపింగ్ ఫలితాన్ని సాధిస్తుంది. అదే సమయంలో, స్లైడర్ యొక్క చలన విధానం అధిక-వేగ స్టాంపింగ్ సమయంలో అచ్చుపై ప్రభావాన్ని తగ్గిస్తుంది మరియు అచ్చు యొక్క సేవా జీవితాన్ని పొడిగిస్తుంది.
MRAX సూపర్ ఫైన్ ప్రెసిషన్—మంచి దృఢత్వం మరియు అధిక ఖచ్చితత్వం:
స్లైడర్, డబుల్ ప్లంజర్లు మరియు అష్టభుజి ఆకారపు ఫ్లాట్ రోలర్తో కూడిన గైడ్ ద్వారా మార్గనిర్దేశం చేయబడుతుంది, దీనిలో దాదాపు ఎటువంటి క్లియరెన్స్ ఉండదు. దీనికి మంచి దృఢత్వం, అధిక వాలు లోడింగ్ నిరోధక సామర్థ్యం మరియు అధిక పంచ్ ప్రెస్ ఖచ్చితత్వం ఉన్నాయి. దీనికి అధిక ప్రభావ నిరోధక మరియు అరుగుదల నిరోధక గుణం ఉంది.
నకిల్ టైప్ హై స్పీడ్ ప్రెసిషన్ ప్రెస్
గైడ్ మెటీరియల్స్ ప్రెస్ మెషిన్ ఖచ్చితత్వం యొక్క దీర్ఘకాలిక స్థిరత్వానికి హామీ ఇస్తాయి మరియు అచ్చు మరమ్మత్తు విరామాలను పొడిగిస్తాయి.
01
విద్యుత్ క్యాబినెట్
01
బోల్స్టర్
01

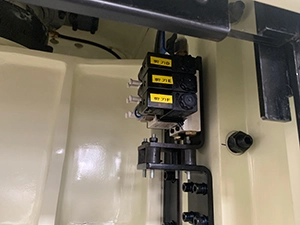

సోలేనోయిడ్ వాల్వ్

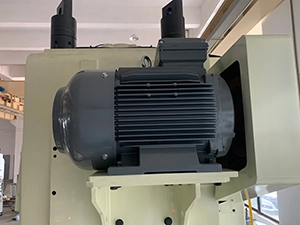

01 ప్రధాన మోటారు
ప్రధాన మోటారు
01
ఫీడింగ్ ఇన్లెట్
01
ఫీడర్
01
లాకింగ్ పంప్ మరియు లూబ్రికేషన్ హైడ్రాలిక్ పంప్
01

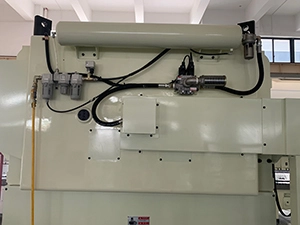

సంపీడన గాలి నిల్వ ట్యాంక్
01
వాయు మరియు హైడ్రాలిక్ పీడన గేజ్
01
01
01
ఆపరేషన్ జాగ్రత్తలుఉత్పత్తి వివరాలు
(1) ఆపరేటర్ యొక్క మానసిక అలసట, అశ్రద్ధ మరియు వైఫల్యం
(2) డై నిర్మాణం అసమంజసంగా ఉంది, ఆపరేషన్ సంక్లిష్టంగా ఉంది మరియు ఆపరేటర్ చేయి డై ప్రాంతంలో చాలా సేపు ఉంటుంది.
(3) ఆపరేటర్ చేయి డై ప్రాంతం నుండి బయటకు వెళ్లనప్పుడు, 60 టన్నుల నాకిల్ టైప్ హై స్పీడ్ స్టాంపింగ్ ప్రెస్ స్లైడర్ యాక్టివేట్ అవుతుంది.
(4) క్లోజ్డ్ పంచ్ను చాలా మంది ఆపరేట్ చేస్తున్నప్పుడు మరియు చేతి-పాద సమన్వయం సరిగా లేనప్పుడు, బ్లాక్ వెంట ప్రయాణాన్ని నియంత్రించడానికి పెడల్ స్టార్ట్ స్విచ్ ఉపయోగించబడుతుంది.
(5) క్లోజ్డ్ పంచ్ను ఒకటి కంటే ఎక్కువ మంది ఆపరేట్ చేసినప్పుడు, సంరక్షకుడు స్లైడర్ యొక్క కదలికను నియంత్రిస్తాడు మరియు ఇతర ఆపరేటర్ల పట్ల సరిగా శ్రద్ధ వహించడు.
(6) డైని సర్దుబాటు చేస్తున్నప్పుడు, మెషిన్ టూల్ మోటార్ ఆగకుండా ఇతర కారణాల వల్ల అకస్మాత్తుగా ప్రారంభమవుతుంది.
(7) 60 టన్నుల నాకిల్ టైప్ హై స్పీడ్ స్టాంపింగ్ ప్రెస్లో యాంత్రిక మరియు విద్యుత్ లోపాలు ఉన్నాయి, మరియు స్లైడర్ కదలిక అదుపు తప్పింది.
పిడిగుద్దుల గాయాల ప్రమాదాల నిర్వహణకు ప్రధాన కారణం భద్రతా వ్యవస్థ పరిపూర్ణంగా లేకపోవడమే, దీనివల్ల ఈ క్రింది పరిస్థితులలో ప్రమాదాలు జరిగే అవకాశం ఉంది.
(1) కార్మికులు శిక్షణ మరియు అర్హత లేకుండా 60 టన్నుల నాకిల్ టైప్ హై స్పీడ్ స్టాంపింగ్ ప్రెస్ యంత్రంపైకి వెళ్తారు.
(2) చట్టవిరుద్ధమైన కార్యకలాపం.
(3) 60 టన్నుల నాకిల్ టైప్ హై స్పీడ్ స్టాంపింగ్ ప్రెస్లో భద్రతా పరికరం లేదు.
(4) పరికరాలు మరమ్మత్తులో లేవు.
(5) భద్రతా పరికరాలు ఉన్నాయి కానీ అవి ప్రారంభించబడలేదు.
01
విద్యుత్ క్యాబినెట్
స్టాంపింగ్ కార్యకలాపాల సమయంలో మెటల్ కాయిల్ను ఖచ్చితమైన దశలలో ప్రెస్ లేదా ప్రాసెసింగ్ పరికరాలకు నిరంతరం అందిస్తుంది
01
డీకాయిలర్
కాయిల్స్ నుండి షీట్ మెటల్ను విప్పడానికి మరియు తిరిగి చుట్టడానికి ఉపయోగిస్తారు, ఇది పదార్థం సజావుగా మరియు స్థిరంగా ప్రవహించేలా నిర్ధారిస్తుంది.
01
స్ట్రెయిట్నర్
అవసరమైన సమతలాన్ని సాధించడానికి, ఎగుడు దిగుడు రోలర్ల గుండా ఎగుడు దిగుడుగా ఉన్న షీట్ లేదా స్ట్రిప్ మెటీరియల్ను పంపించి సమతలం చేస్తుంది.
01
స్క్రాప్ చాప్పర్
శుభ్రమైన మరియు సమర్థవంతమైన కార్యకలాపాలను నిర్వహించడానికి స్టాంపింగ్ ప్రక్రియలో ఉత్పత్తి అయ్యే వ్యర్థాలను సేకరించి తొలగిస్తుంది.
